KU 20-4-AV
|
Beschreibung
- Standard-Abzughaken mit verstellbarer Spanntiefe.
- Durch Zweiarmigkeit platzsparendes Arbeiten.
- Auf der Traverse stufenlos verschiebbare Abzughaken.
- In jeder Position, selbst unter Vollbelastung, parallele Abzughaken.
- Mechanische Spindel.
- Ist um das abzuziehende Teil herum genügend Freiraum, so empfehlen wir einen 3-armigen Abzieher Baureihe 11-AV.
- Gewalztes Gewinde ist spezialbeschichtet.
- Selbstheilender Korrosionsschutz (link [KUKKoating, KUKKoating] der verzinkten Teile.
Anwendung
- Zum Abziehen von Lagern, Zahnrädern, Scheiben etc.
Vorteil
- Abzughaken sind in der Länge verstellbar und können der benötigten Spanntiefe anpasst werden.
- Bund des Spindelkopfs verhindert Abrutschen des Schlüssels.
- Hydraulische Spindel Baureihe 8 für besonders festsitzende Teile optional einsetzbar.
- Hydraulische Zusatzpresse Baureihe 9 für besonders festsitzende Teile optional einsetzbar.
- Durch Umdrehen der Abzughaken als Außen- und Innenabzieher verwendbar.
- Auch zum Abziehen asymmetrischer Werkstücke geeignet.
- Alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
- Produktvideo am Produkt abrufbar.
Sicherheitshinweis
- Die Gleitstücke der Abzughaken müssen immer komplett und fest auf der Traverse sitzen.
- Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
- Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
- Verwenden Sie keine elektrischen oder pneumatischen Kraft-oder Schlagschrauber.
- Unfallschutzplane erforderlich.
- Schutzbrille tragen. |
|
KU 20-40-AV
|

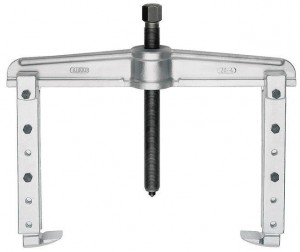

KUKKO 2-armiger Universal-Abzieher mit verstellb. Spanntiefe von 500 mm bis 500 mm, Spannweite bis 650 mm
Beschreibung
Der 2-armige Universal-Abzieher mit verstellbarer Spanntiefe wird zum Abziehen von Lagern, Zahnrädern und Scheiben in allen gängigen Größen für Handwerk, Werkstatt und Industrie eingesetzt. Der 20-5 ist der weltweit größte seiner Art und damit der leistungsfähigste Abzieher der 20er-Serie. Damit lässt sich jedes Bauteil lösen, das auf einer Welle sitzt und von außen frei zugänglich ist. Der Abzieher passt sich durch seine individuell einstellbare Spannweite und Spanntiefe jeder Abziehsituation an und garantiert sowohl beim Außenabziehen als auch beim Innenausziehen eine besonders sichere, zerstörungsfreie Demontage.
Anwendung
·Zum Abziehen von Lagern, Zahnrädern und Scheiben in allen gängigen Größen für Handwerk, Werkstatt und Industrie.
Ersatzteile
·20-40-TTraverse für 2-armige Universal-Abzieher 20-40
·4-SP-PAbzugshaken mit verstellb. Länge (Paar)
·633370Zweiseitige Spindelspitze für mechanische Druckspindeln G1", G1.1/8"
·633500Mechanische Druckspindel Ø 33,249 mm für Spindelgewinde G 1" / 11, 500 mm Länge, 6,9 mm Gewinde
Optionale Erweiterungen
·3-200-PStandard-Abzugshaken (Paar, Spanntiefe 200 mm)
·3-202-PSchnellverstellbare Standard-Abzugshaken (Paar, Spanntiefe 200 mm)
·3-250-PStandard-Abzugshaken (Paar, Spanntiefe 250 mm)
·3-300-PStandard-Abzugshaken (Paar, Spanntiefe 300 mm)
·3-302-PSchnellverstellbare Standard-Abzugshaken (Paar, Spanntiefe 300 mm)
·3-400-PStandard-Abzugshaken (Paar, Spanntiefe 400 mm)
·3-402-PSchnellverstellbare Standard-Abzugshaken (Paar, Spanntiefe 400 mm)
·3-500-PStandard-Abzugshaken (Paar, Spanntiefe 500 mm)
·3-502-PSchnellverstellbare Standard-Abzugshaken (Paar, Spanntiefe 500 mm)
·633400Mechanische Druckspindel Ø 33,249 mm für Spindelgewinde G 1" / 11, 400 mm Länge, 6,9 mm Gewinde
·8-1-BLange Hydraulikspindel, bis 15 t Zugkraft (Gewindemaß )
·9-1Hydraulische Zusatzpresse, bis 10 t Zugkraft
·9-2Hydraulische Zusatzpresse, bis 15 t Zugkraft
·9-3Hydraulische Zusatzpresse, bis 30 t Zugkraft
|
